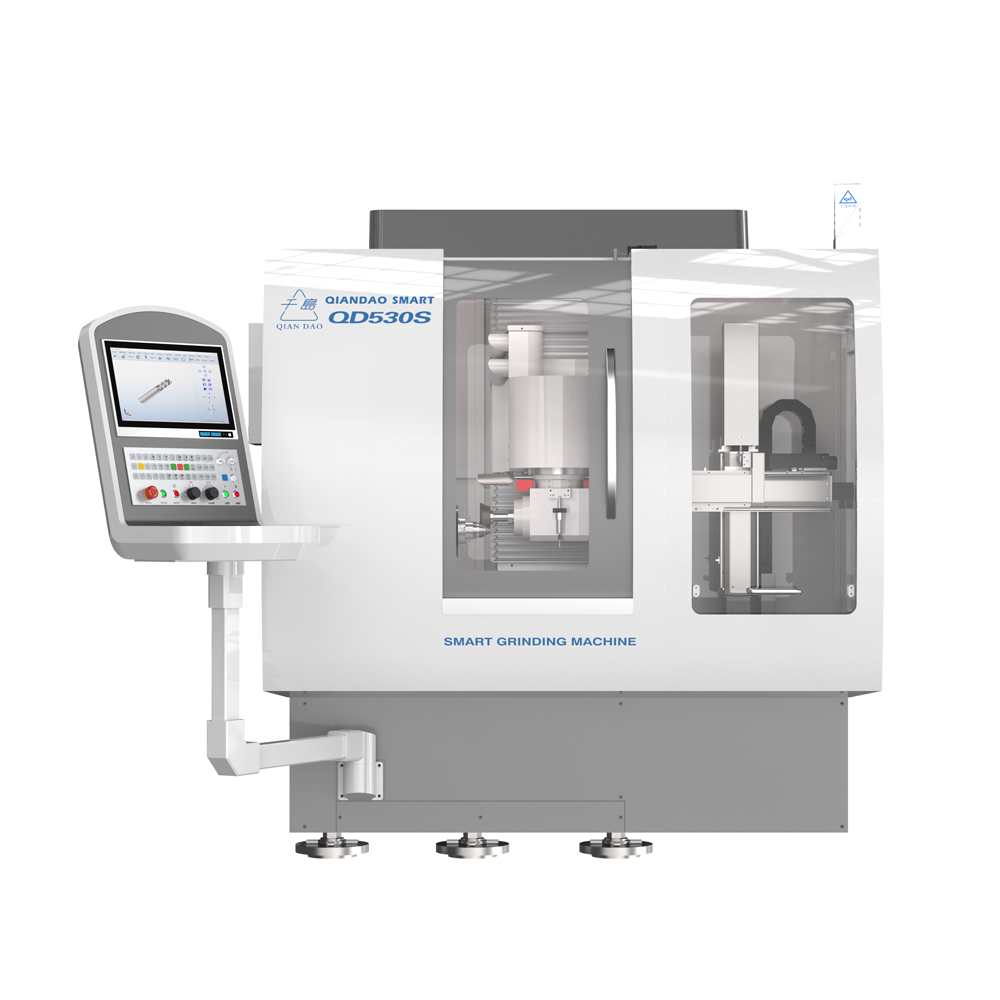

QD530S數控工具磨床
數控工具磨床
2026-02-03 07:36:38
| 產品亮點 | 主要參數 |
QD530S是一款高性價比刀具磨床，適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等。
機床造型簡潔，人機界面友好，天然大理石構件，穩定性好。

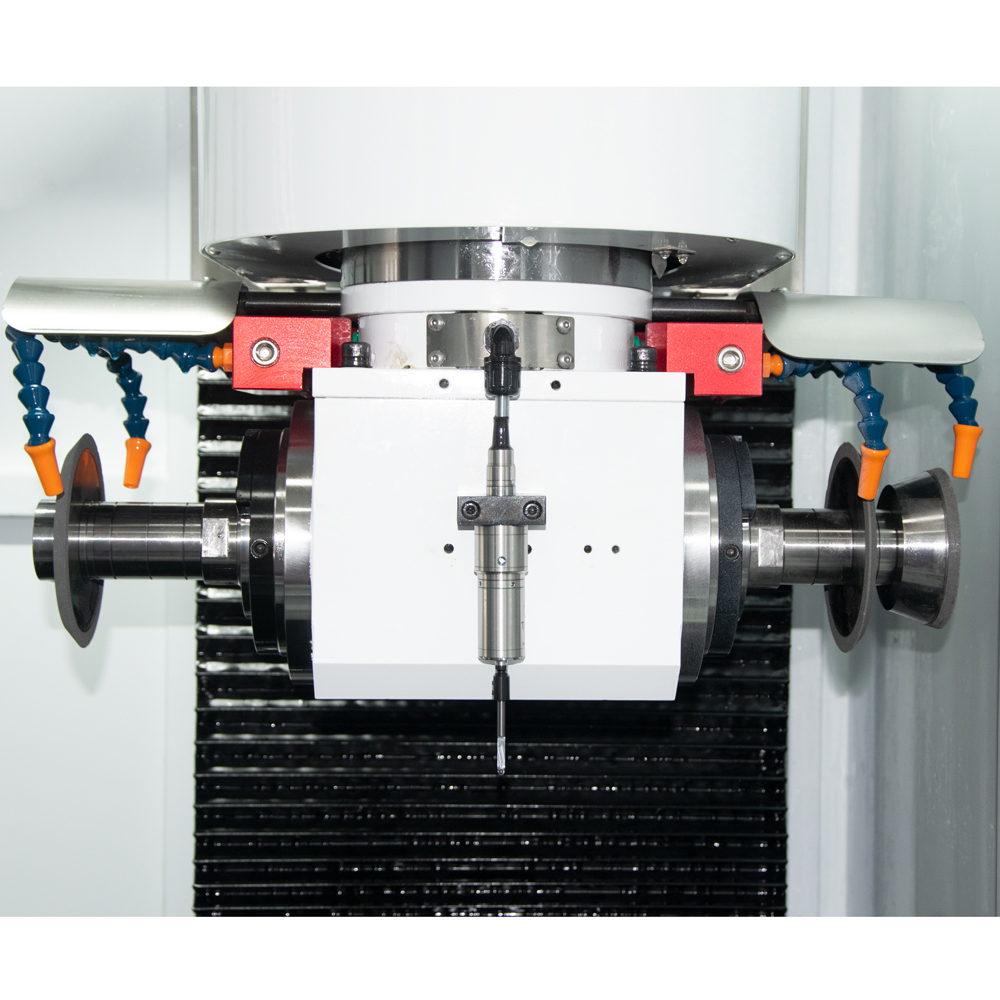

? 機床采用高精度、同步直驅變頻電主軸，主軸有兩組砂輪法蘭，每組法蘭可同時裝2～4片砂輪，根據磨削工藝，砂輪組換位快捷，可充分滿足各種刀具磨削需求。

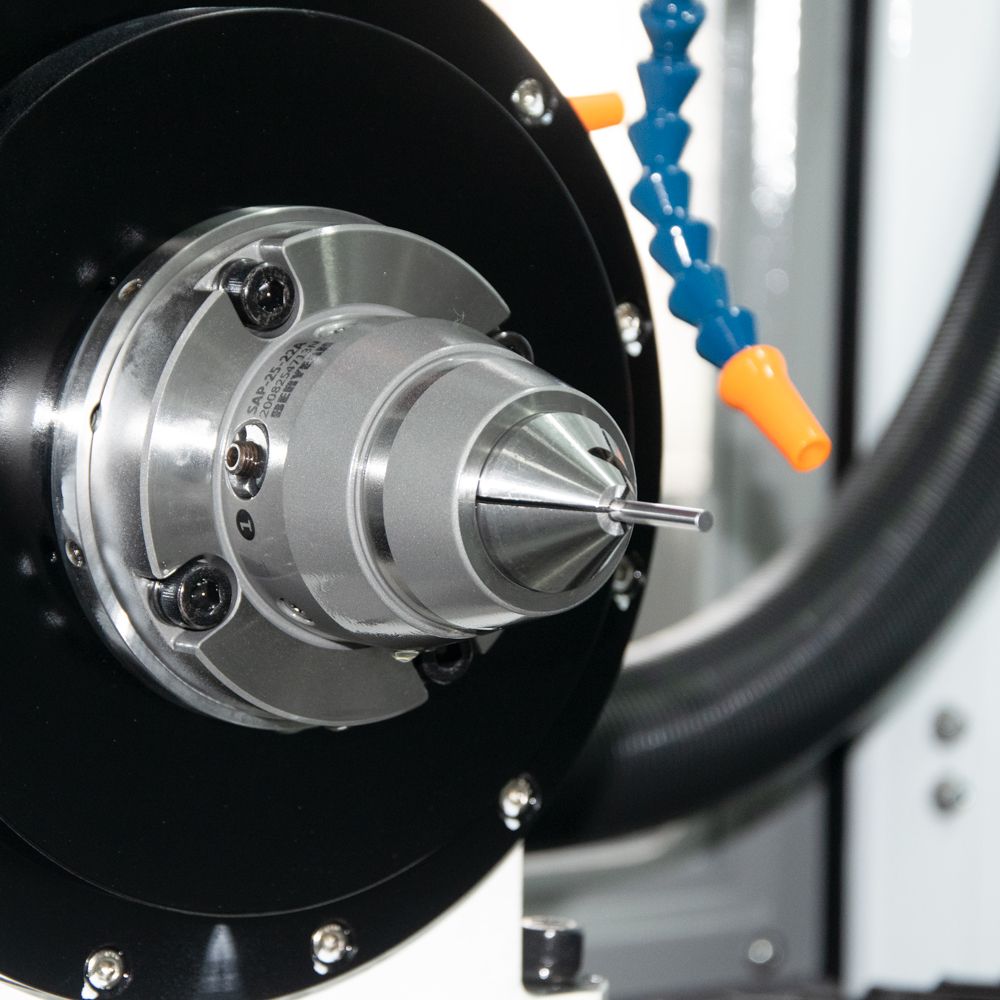

? 工件主軸采用dd直驅，肖柏林夾頭體及筒夾，工件自動夾緊。
? 機床采用新代210MA-5E五軸聯動控制系統及伺服單元、先鋒精密測頭、上銀精密滾動線軌及滾珠絲杠，確保了機床的優越性能和工作精度。
? 機床采用全封閉外觀(正面活動拉門、左右兩側設有維修門)、擺臂式操控面板、手持電子手輪、專用啟停按鈕、配置自動油冷機及工件冷卻控制裝置、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調，使機床的操作、保養、維護變動簡單方便。
|
數控系統 |
新代210MA-5E |
夾頭夾緊工件范圍 |
3~16mm換刀柄最大32 |
|
磨削軟件 |
QD刀具磨削軟件 |
磨頭擺動最高轉速(C軸) |
30rpm |
|
最大加工工件直徑 |
16 mm |
C軸旋轉范圍 |
320°（+225°~ -95°） |
|
磨削刃長 |
150mm |
端齒磨削長度 |
120mm |
|
最大工件長度 |
200mm |
工件主軸中心高 |
150mm |
|
最大加工工件槽深 |
10mm |
工件主軸徑向跳動 |
≤0.005mm |
|
最大工件重量 |
10Kg |
磨頭主軸徑向跳動 |
≤0.005mm |
|
磨頭最大功率(直驅電主軸) |
11KW |
氣缸推力范圍 |
>750kg |
|
砂輪尺寸(CBN/金剛石) |
Φ50～Φ200mm |
直線軸分辨率 |
0.00lmm |
|
磨頭主軸轉速(變頻調速) |
1000-6000rpm |
旋轉軸分辨率 |
0.00l° |
|
磨頭垂直升降行程(Z軸) |
370mm |
電源 |
AC 380V 50HZ三相 |
|
工作臺行程X軸/Y軸 |
X：426 / Y：592 |
機床總功率 |
30KW |
|
直線軸快速移動速度 |
15m/min |
機床外形尺寸 |
1960x1800x2100mm |
|
工件主軸轉速(A軸) |
200rpm |
機床重量 |
4T |
|
A軸旋轉范圍 |
∞ |
電源 |
AC 380V 50HZ 三相 |
